昨年オークションで購入した、

菊水電子の直流安定化電源ですが、

壊れていて使えないので修理しました。
最初は動くのですが、

少し使っていると、定電流動作に入り、

電圧が出なくなってしまいます。

回路図が無くてこずりましたが、

トランジスターが1個悪くて、交換すると正常と成りました。

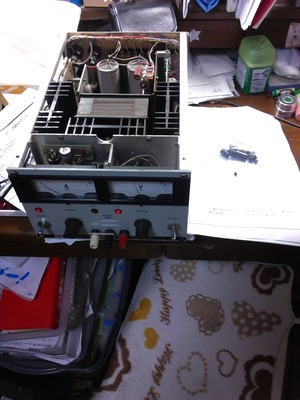

IMG_20131024_183758

故障の原因は完全に壊れていないけど、

動作が不安定なトランジスターが原因でした。

最初ICを疑いましたが、

古い為同じものはすでに有りません。

インターネットで調べていると、菊水のサイトで取説をダウンロード出来ましたので、

回路の説明(回路図は有りませんが)を読んで故障個所を推定しました。

もう一台安定化電源を購入しましたが。

そちらは完全に潰れているようで、

ハンドメイドで簡単な制御基板ですので、

制御基板そのものを作り直して入れ替える予定です。

出来たら又紹介いたします。

今回は110V1A出力の電源でした。
